دیاگرام رک چیست؟

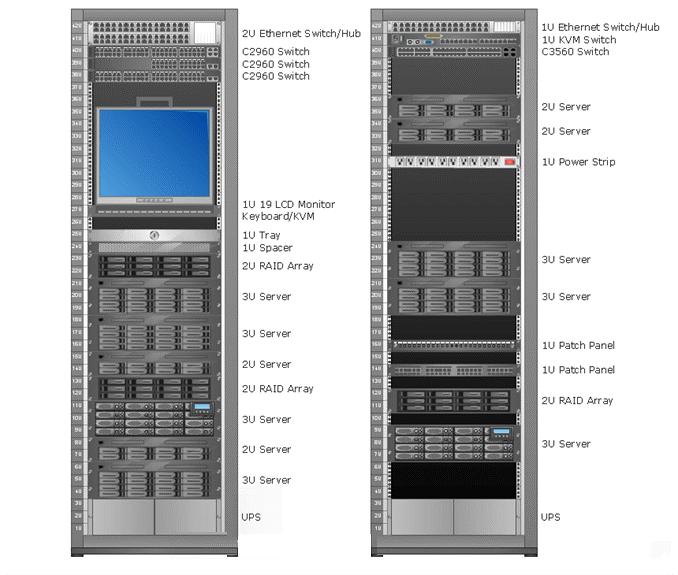

در مقاله پیش رو به سوال دیاگرام رک چیست؟ پاسخ می دهیم. دیاگرام رک (Rack Diagram) یا دیاگرام رک سرور، نمایی گرافیکی از چیدمان تجهیزات در یک رک سرور است. این دیاگرام به مدیران IT و مهندسان شبکه کمک می کند، تا به راحتی تجهیزات مختلف مانند؛ سرور ها، سوئیچ ها، روتر ها و دیگر دستگاه های شبکه را در یک رک مشخص کنند.
این نما مربوط به اطلاعاتی مانند؛ ابعاد رک، تعداد واحد های U (که نشان دهنده ارتفاع تجهیزات در رک است) و موقعیت دقیق هر دستگاه در رک می باشد. این دیاگرام به برنامه ریزی بهتر برای نصب و نگهداری تجهیزات، مدیریت کابل ها و بهینه سازی بهتر فضای این دستگاه کمک می کند.
در ادامه درباره شیوه طراحی دیاگرام رک توضیح می دهیم، مقاله ما را از دست ندهید.
چگونه دیاگرام رک طراحی کنیم؟
در این بخش از مقاله دیاگرام رک چیست؟ شیوه صحیح طراحی این نما را توضیح می دهیم. طراحی دیاگرام رک (Rack Diagram) به منظور نمایش و سازماندهی تجهیزات و سرورها در یک رک سرور انجام می شود. در اینجا مراحل طراحی این نما را به صورت گام به گام توضیح می دهیم؛
１. تعیین نیاز ها:
ابتدا نیاز های خود را تعیین کنید. این شامل؛ تعداد سرور ها، سوئیچ ها، روتر ها و سایر تجهیزات مورد نیاز است. همچنین باید مشخص شود، که هر دستگاه چه فضایی را اشغال می نماید.
２. انتخاب نرم افزار طراحی:
برای طراحی دیاگرام رک از نرمافزار های مختلفی مانند؛ Microsoft Visio Lucidchart یا نرم افزار های مخصوص طراحی دیاگرام های شبکه استفاده کنید. این نرم افزار ها، ابزار های مناسبی برای ایجاد دیاگرام های دقیق و حرفه ای فراهم می نمایند.
３. تعیین ابعاد رک:

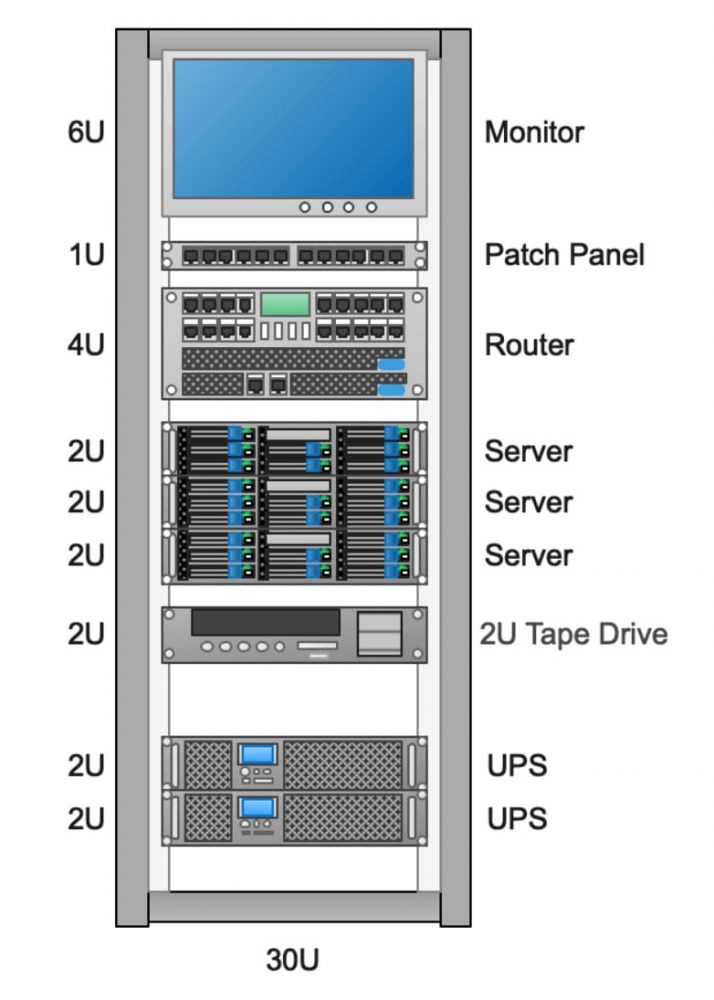

مقاله دیاگرام رک چیست؟ یک آموزش برای راه اندازی بهتر رک ها در سیستم های الکترونیکی است. ابعاد رک را مشخص گردانید. معمولاً این دستگاه با ارتفاع های استاندارد (42U) طراحی می شود. باید بدانید که هر واحد (U) معادل 1.75 اینچ است و این اطلاعات به شما کمک می کند، تا فضای موجود را به درستی مدیریت نمایید.
４. قرار دادن تجهیزات:
تجهیزات را بر اساس نیاز ها و اولویت های خود در رک قرار دهید. معمولاً سرور ها در بالای رک و سوئیچ ها و روتر ها در پایین قرار می گیرند. همچنین باید به تهویه و دسترسی به کابل ها توجه شود.
５. اضافه کردن جزئیات:
مقاله دیاگرام رک چیست؟ راه حلی ایمن برای مدیریت تجهیرات در رک ها ارائه می دهد. جزئیات بیشتری مانند؛ نام تجهیزات، شماره سریال و مشخصات فنی را به دیاگرام اضافه کنید. این اطلاعات در آینده باعث شناسایی آسان تجهیزات می شود.
６. بررسی و اصلاح:
پس از طراحی اولیه، دیاگرام را بررسی کنید و در صورت نیاز اصلاحات لازم را انجام دهید. همه تجهیزات باید در دیاگرام رک نمایش داده شود. همچنین باید فضای کافی برای تهویه و کابل کشی تجهیزات قرار دهید.
７. ذخیره و به اشتراک گذاری:
در نهایت، دیاگرام را ذخیره کرده و در صورت نیاز با تیم خود به اشتراک بگذارید. این دیاگرام به عنوان مرجع برای نصب و نگهداری تجهیزات در آینده استفاده می شود.
مقاله دیاگرام رک چیست؟ یک راهنما برای مدیریت و نصب بهتر تجهیزات در رک است. با دنبال کردن این مراحل، یک دیاگرام رک کارآمد و سازمان یافته طراحی می کنید، که شرایط نصب و نگهداری تجهیزات را آسان می نماید.
ویژگی های بارز دیاگرام رک
در پاسخ به سوال دیاگرام رک چیست؟ درباره ویژگی های بارز این محصول صحبت می شود. دیاگرام رک (Rack Diagram) ابزاری مهم در مدیریت و طراحی زیر ساخت های فناوری اطلاعات است، که به طور خاص برای نمایش چیدمان تجهیزات در رکهای سرور طراحی می شود. در ادامه به هشت آیتم کلیدی در مورد دیاگرام رک اشاره می نماییم؛
１. تعریف و هدف دیاگرام رک:
دیاگرام رک نمایی گرافیکی از چیدمان تجهیزات در یک رک سرور است. هدف اصلی این دیاگرام، ارائه یک تصویر واضح و دقیق از نحوه قرار گیری تجهیزات مختلف مانند؛ سرورها، سوئیچها، روترها و… در یک رک مشخص است.
جواب سوال دیاگرام رک چیست؟ پاسخگوی ابهامات شما درباره چکونگی نصب تجهیزات در رک است. این ابزار به مدیران IT و مهندسان شبکه کمک می کند، تا به راحتی بتوانند تجهیزات را مدیریت کرده و از فضای موجود بهره ببرند.
２. اجزای اصلی دیاگرام رک:
دیاگرام رک شامل اجزای مختلفی است، که هر کدام نمایانگر یک نوع تجهیزات خاص هستند. این اجزا شامل؛ سرور ها، سوئیچ ها، روتر ها، تجهیزات ذخیره سازی و دیگر دستگاه های شبکه می باشند.
سوال دیاگرام رک چیست؟ را پیش از راه اندازی رک شبکه از مهندسین الکترونیک بپرسید، تا در آینده به مشکل برنخورید. هر یک از این اجزا معمولاً با نماد های خاصی نمایش داده می شوند، که به شناسایی سریع آن ها کمک می کند. همچنین، ابعاد و ارتفاع هر دستگاه نیز در دیاگرام باید مشخص گردد.
３. واحدهای U و چیدمان عمودی:
سوال دیاگرام رک چیست؟ اطلاعات مفیدی درباره رک و ابزار آلات آن نمایش می دهد. در این نما از رک ها، تجهیزات بر اساس واحد های U (Rack Units) چیدمان می شوند.
این واحد به مدیران کمک می کند، تا فضای موجود در رک را به طور دقیق مدیریت گردانید و از قرارگیری مناسب تجهیزات اطمینان حاصل نمایند. چیدمان عمودی تجهیزات در رک به بهینه سازی فضای موجود و مانع شلوغی در یونیت ها می شود.
４. مدیریت کابل ها:
یکی از جنبه های مهم در دیاگرام رک، مدیریت کابل ها است. دیاگرام شامل؛ مسیر های کابل کشی و نحوه اتصال تجهیزات به یکدیگر می باشد. این اطلاعات به مدیران کمک می کند، تا مانع ایجاد شلوغی و گره خوردگی کابل ها در رک شوند. همچنین، مدیریت مناسب کابل ها به بهبود تهویه و خنک کنندگی رک کمک می نماید.
５. نقش در برنامه ریزی و طراحی:
مقاله دیاگرام رک چیست؟ جالب و آموزنره است. دیاگرام رک به عنوان یک ابزار برنامه ریزی و طراحی بسیار مفید است. با استفاده از آن، مدیران می توانند به راحتی چیدمان تجهیزات را قبل از نصب برنامه ریزی کنند و از بهینه سازی فضای رک مطمئن شوند. این امر به ویژه در دیتاسنتر های بزرگ و پیچیده که نیاز به مدیریت دقیق دارند، مهم و حائز اهمیت می باشد.
６. کمک به نگهداری و عیب یابی:
سوال دیاگرام رک چیست؟ بیانگر طرح اولیه رک به همراه سایر تجهیزات شبکه می باشد. این نما در زمان نگهداری و عیب یابی تجهیزات، کلید موفقت شما است.
با داشتن یک نمای واضح از چیدمان تجهیزات، به سرعت مشکلات شناسایی می شود و می توانید اقدامات لازم را انجام دهید. این عامل به کاهش زمان خرابی و افزایش کارایی سیستم ها کمک می کند.
７. مستند سازی و بروزرسانی:
این نوع طراحی ها به عنوان یک سند مستنداتی مهم در مدیریت زیر ساخت های فناوری اطلاعات عمل می کنند. با بهره وری از آن، فرآیند بروزرسانی و تغییرات در چیدمان تجهیزات را پیش ببرید. با ثبت تغییرات در دیاگرام، مدیران می توانند از اطلاعات دقیق و بروز برای مدیریت بهتر تجهیزات بهره برداری کنند.
８. اهمیت در امنیت و دسترسی:
جواب سوال دیاگرام رک چیست؟ را از تکنسین های IT جویا شوید. دیاگرام رک همچنین می تواند به بهبود امنیت و دسترسی به تجهیزات کمک کند. با مشخص کردن موقعیت دقیق هر دستگاه، مدیران امکان اجرای کنترل های امنیتی مناسبی را خواهتد داشت.
همچنین از دسترسی غیرمجاز به تجهیزات نیز جلوگیری می کنند. این امر به ویژه در سازمان هایی با داده های حساس، از اهمیت بالایی برخوردار است.
سخن پایانی
همانطور که تا به این قسمت از مقاله متوجه شده اید، برای نگهداری از تجهیزات شبکه و سازماندهی آن ها حتماً باید به استفاده از دیاگرام رک بپردازید. به همین خاطر در این قسمت از مقاله سعی کردیم، تا شما را با صفر تا صد دیاگرام رک چیست؟ آشنا کنیم.
امیدواریم با مطالعه مطالب فوق توانسته باشید، سوالات و ابهامات ذهن خود را نسبت به این موضوع برطرف کرده و در صورت تمایل به خریداری محصول دلخواهتان از مجموعه آماد سیستم بپردازید.
